AT86RF233 を Arduino で動かす

ATZB-A-233-XPRO-ND と Arduino Pro Mini の結線

Digikey から http://www.digikey.jp/product-detail/ja/0/ATZB-A-233-XPRO-ND が届いた。

情報は公式のここから。

まず、AT86RF233 は 3.3 V で動くので CP2102 につないだ Arduino Pro mini を用意する。

Arduino と RF233 の間で必要な線は

  1. SPI SS (Slave Select)
  2. SPI MOSI
  3. SPI MISO
  4. SPI SCK
  5. 3.3V
  6. Digital Ground

デザインには、SPIのコネクタのピンナンバーが書いていないので、User Guide を見る。


以下の Arduino Uno のSchematic を参考に。

ここで、注意が、Arduino の SS をRF233の SPI_SS_A に繋いではいけない。Chibi Arduino では、Chip Select がPortC の3番 (A3)、SPI の Slave Select が PortB の3番(D10)になっているが、実際にSPIを送る前にLOWに落としているのは A3 の方。

つまり、

  Arduino Pro Mini ATZB-A-233-XPRO-ND
SCK D13 18
MISO D12 17
MOSI D11 16
SS A3 (D10) 15
VCC   20
GND   19

ということらしい。

Hello World

まずは、何か情報を取ってくる。 まずはSPIの初期化をして、0x1C (PART_NUM) のデータを取ってくる。

chb_drvr_init() の chb_spi_init() のみを実行するように、chb_radio_init()をコメントアウト(rf233部分が実装されていないため)

void chb_drvr_init()
{
    // config SPI for at86rf230 access
    chb_spi_init();

    // configure IOs
    CHB_SLPTR_DDIR |= (_BV(CHB_SLPTR_PIN));
    CHB_SLPTR_DISABLE();

    // config radio
    //chb_radio_init();
}

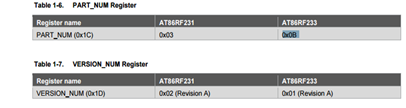

次のすけとで、0x0Bが返ってくれば成功。image

chibiInit();

Serial.begin(9600);
uint8_t part_num = chibiRegRead(0x1c);
Serial.println(part_num,HEX);


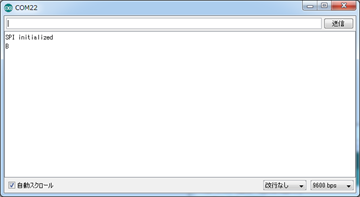

よっしゃ~!

GIT Repository

git@bitbucket.org:matoge/kasacopter.git
